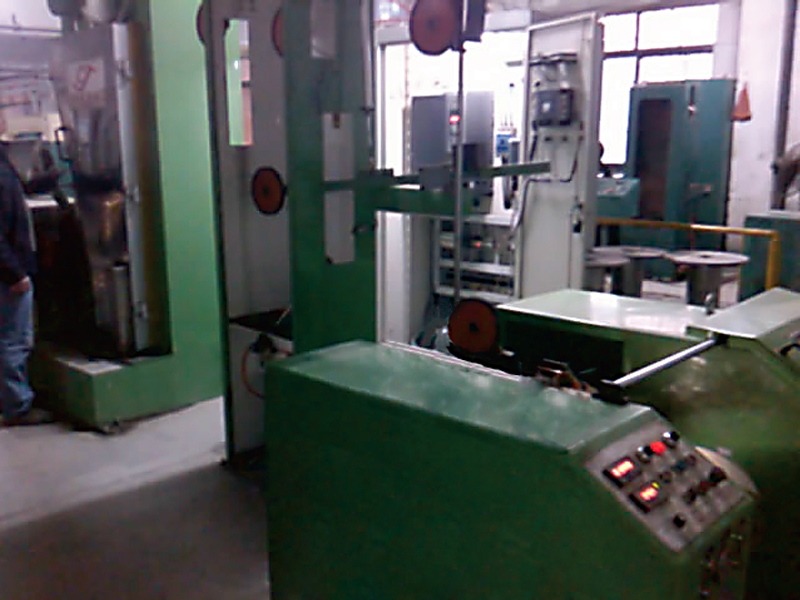

日前，海浦蒙特变频器成功应用于由东莞某公司设计的中拉连续退火机。

该设备此前使用的某国产变频器，主拉0.50Hz无法启动，即使到3.00Hz左右也是时走时停，并且恒定线速度时频率波动较大，收线端摆杆控制不稳定。

海浦蒙特在拉丝机行业耕耘多年，认知度及认可度较高，此次，被拉丝机制造商作为首选，直接前往终端解决客户问题。

技术参数

• 动力控制：双变频器

• 入线直径：2.6－3.0mm

• 出线直径：0.4－1.2mm

• 最高线速度：1800m/min

• 空卷卷径：100-250mm，变频器需自适应各种卷径规格

• 伸线动力：AC55kW

• 卷取动力：AC11kW

应用要求

• 主拉：低频力矩大，稳速精度高；

• 收线：起动平稳，运行过程中，张力摆杆控制平稳，升降速过程中，张力摆杆摆幅小，尤其应用于退火需求时，对张力摆杆控制的平稳度要求更高，能自适应多种卷轴卷径规格。

应用方案

• 主拉：一台HD30变频器，功率为55kW，模拟量给定频率，端子给定运行命令，AO输出给定频率作为收线的线速度源；

• 收线：一台HD30-T变频器，功率为11kW，接收主机AO输出的给定频率作为线速度，确保系统响应快速性，摆杆反馈信号作为PID反馈，进行PID调节，确保系统稳定性，AO输出给定频率信号作为控制排线杆变频器的频率源。

调试效果

• 主拉：任何频率段，运行流畅，频率波动小。

• 收线：摆杆启动一步到达平衡位置，张力摆杆不随排线杆的摆动而波动，升降速时张力摆杆摆动极小，收卷全程摆杆几乎“纹丝不动”。

HD30主拉变频器控制特点

• 可工作于V/f或开环矢量控制模式；

• 低频力矩大；

• 速度控制精度高。

HD30-T收线变频器控制特点

• 自适应卷径，无需设置卷径；

• 起动一步到达平衡位置；

• 全过程张力摆杆控制平稳。
