海浦蒙特HD30-BF在ABA共挤吹膜机上的应用

应用背景

随着设备智能化的发展，针对改善产品品质和提高生产效率的技术革新势在必行。传统的吹膜机存在人机交流困难、设备调试使用复杂、废料多、产品合格率不高等问题。深圳市海浦蒙特科技有限公司根据目前吹膜机行业存在的问题以及痛点，研发出内置米克重计算功能的吹膜机专用变频器，解决了传统吹膜机操作复杂，效率低、废料多等问题。

设备介绍

吹膜机是一种将塑料粒子加热融化吹成薄膜的设备，将干燥的塑料粒子加入下料斗中，靠粒子本身的重量从料斗进入螺杆，当颗粒与螺纹斜棱接触后，旋转的斜棱面对塑料颗粒产生相垂直的推力，将塑料颗粒向前推移，推移过程中，由于塑料颗粒与螺杆、塑料颗粒与机筒之间的摩擦以及粒子间的碰撞摩擦，同时还由于料筒外部加热而逐步溶化，熔融的塑料经机头过滤去杂质从模头模口出来，经风环冷却、吹胀，经稳泡架、人字板、牵引辊卷取将成品薄膜卷成筒。

工作流程介绍（简介）

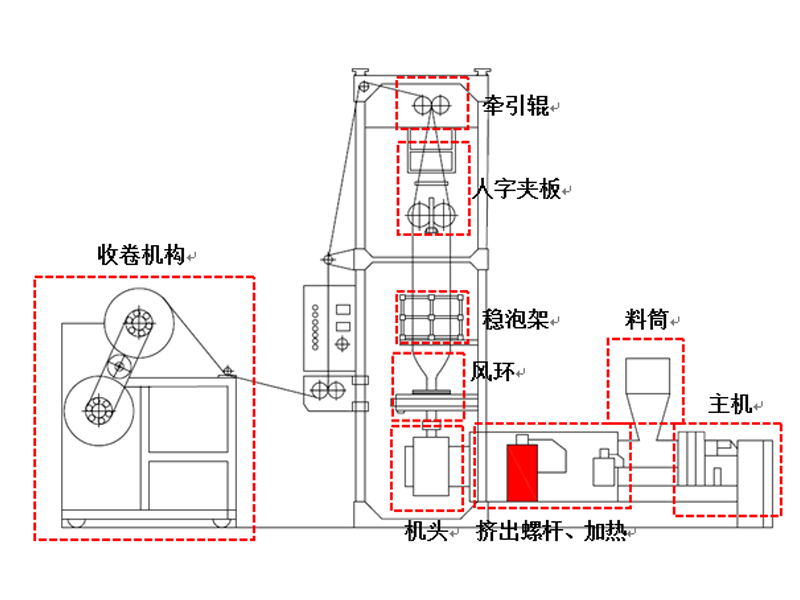

（1）吹膜机工艺流程图

产品选型

主机控制变频器HD30-4T018G-V1-BF1台，HD30-4T022G-V1-BF  1台；

牵引控制变频器HD20-4T2P2G  1台

风机控制变频器HD09-4T5P5G  1台

触摸屏  HV700LK  1台

方案特点

1、控制精度高：袋重控制精度可达千分之五以内；

2、调试简单：单层吹膜机不用设置变频器参数，多层吹膜机只需要定义主从机

3、适用范围广：适用各类吹膜机使用，最多支持七层共挤吹膜机应用

4、报警功能丰富：具有进料超时报警、料斗超重报警、卷长到达报警、料斗缺料报警、断膜报警、通讯报警等功能。

最终效果

HD30-BF系列变频器内置米克重运算功能，为用户解决传统吹膜机吹膜偏重、偏轻、偏厚的问题，控制精度可达千分之五以内；现场客户从用户使用，人机交互操作以及袋重控制精度等效果进行综合评估，对我司的吹膜机米克重控制方案给予认可。

应用照片

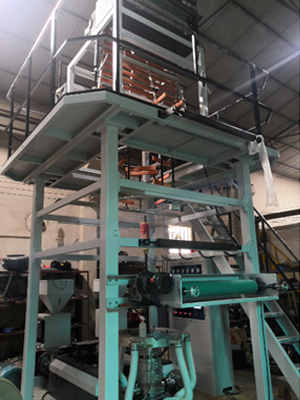

现场设备整体照片（一）

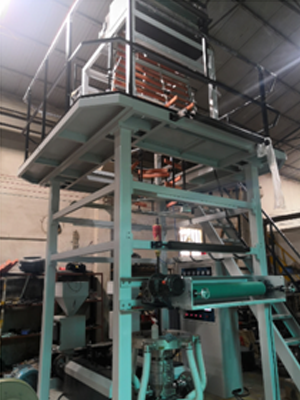

现场设备整体照片（二）

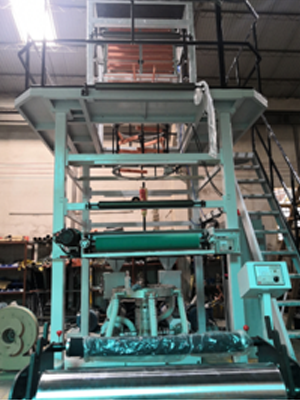

现场设备整体照片（三）

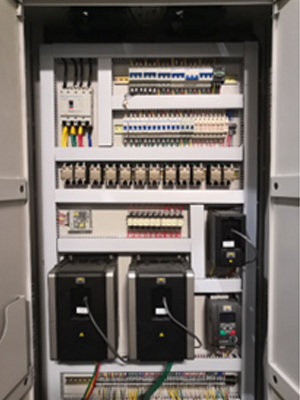

变频器安装照片（四）
