海浦蒙特HD50系列变频器在涂布机上的应用

设备介绍

涂布机主要用于薄膜、纸张等的表面涂布工艺生产，此机是将成卷的基材涂上一层特定功能的胶、涂料或油墨等，并烘干后收卷。它采用专用的多功能涂布头，能实现多种形式的表面涂布产生，涂布机的收放卷均配置全速自动接膜机构。造纸机中加工纸用的表面涂布设备，通常有单独涂布机和纸机涂布机两种。单独涂布机主要由涂布、匀平和干燥等部分构成。涂布有在浸渍槽浸渍、辊子涂布或喷射等三种方法。匀平可用毛刷、空气、刮刀或辊筒等工具将涂层涂布均匀。干燥有洞道式热风干燥、悬挂式烘房干燥等几种。可用以加工高级的涂料纸。纸机涂布机是一种与造纸机联合的涂布设备，用以生产一般的涂料加工纸。经涂布后加工纸外观暗淡而无光泽，须经超级压光或磨光处理，以使平滑光亮。工作流程是将成卷的基材，如：纸张、布匹、皮革、铝箔、塑料薄膜等，涂上一层特定功能的胶、涂料或油墨等，并烘干后收卷。

工作流程及产品选型

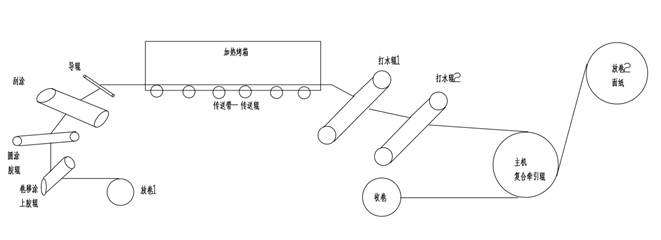

主要为放卷、转移涂、圆涂、刮涂、传送、打水、牵引复合、收卷几个主要环节。系统收卷轴一般选用无张力反馈转矩控制，速度闭环；可编程功能工艺卡一体机部分实现计米减速停机及自动接料换卷，也可切换手动模式。

系统复合主机选用HD50-PSL，闭环速度控制，触摸屏设定线速度或按钮加减速（操作台前后都可以），也可定速启动。可实现计米或卷径报警减速和停机功能，变频器自身通过接近开关信号实现计米，无需计米轮。所有的同步速度信号由主机为参考。

系统打胶部分，其中上胶卷移涂是一个和材料相反方向运行，联动时，速度和主机同步，比例可调节，也可微调加减，单动时，自动润胶。圆涂胶辊变频一般采用HD50-A2速度信号由复合主机的分频信号给出，实现脉冲列位置控制；若主机是开环，则可有主机模拟量输出给定频率至圆涂胶辊变频实现模拟量调试同步，触摸屏可调增益与偏置为调节同步效果，挂涂变频同样如此。

烤箱内传送带变频器始终保持和符合主机线速度同步偏小一点点，保持材料张力，打水辊变频跟随主机速度同步，比例可调，且在主机运行到一个频率（3HZ左右）后升上打水辊，给材料打水，停机时在改频率，打水辊需降下，停止打水，防止把材料拉断，打水辊也可实现单动（点动）。

方案特点

1、HD50-PSL驱控一体机具有长度、卷径、线速度计算功能，众多虚拟端子可供使用，并且可以具备多种计算卷径方式，可实现多放卷工位（最多3放）多收卷控制。

2、HD50-A2脉冲列位置控制，可实现打胶与中间牵引及主机的实时同步，电机只需有编码器，可节省原有的摆臂，应用调试简单。

3、具体计米或卷径停机、报警、减速等功能；

4、放卷、收卷自动换料

应用照片

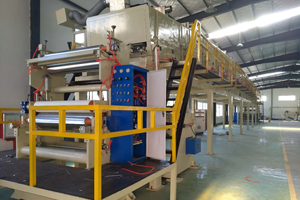

现场设备整体照片（一）

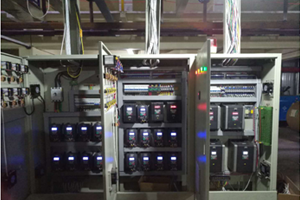

变频器安装（二）
